9.1、定義

拉鏈單牙結合強力是指將拉鏈單顆咪牙從拉鏈布帶垂直方向拉脫下來的極限力，主要是檢測拉鏈單顆咪牙承受的最大橫向拉力，屬于破壞性測試。

9.2、拉鏈單牙結合強力測試方法

9.2.1、測試方法及設備

9.2.1.1、測試設備、范圍、速度、精度：同測試一。

9.2.1.2、測試夾具主要尺寸：下部夾具寬 25mm，夾緊面齒形夾角 60°，節距 1.5mm，齒頂寬 0.2mm， 嚙合夾緊口到內齒 3mm 處加工成低于齒面 0.5mm 的平面；上夾具為鉗口，端部折彎 90°，嚙合口后空余約 5mm 滿足鏈牙點高要求。

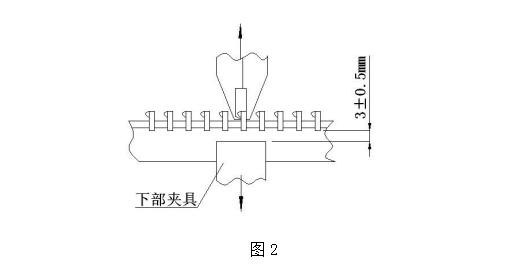

9.2.2、測試步驟 取長度大于 50mm 的拉鏈單邊鏈帶樣本一段，裝夾在上述夾具中，裝夾時應將鏈牙腳和夾具的夾口部位對齊緊靠（如圖 2）。用單牙拉脫加緊鉗夾住一顆鏈牙，啟動測試儀，測試至脫牙為止，此時顯示的最大數值即為單牙結合強力值，采取多次測試取有效范圍值。

10.1、定義

拉鏈單牙移位強力是指施加于單個鏈牙沿布帶帶筋滑移的極限力，主要是檢測拉鏈單顆鏈牙所承受的最大縱向拉力，屬于破壞性測試。

10.2、拉鏈單牙移位強力測試方法

10.2.1、測試方法及設備

10.2.1.1、測試設備、范圍、速度、精度：同測試一。

10.2.1.2、夾具主要尺寸：上夾具采用卡口插入夾具，頭部折彎 90°，長度約 5mm 滿足單邊鏈牙寬度要求；縱向卡住單顆咪牙并清除該顆咪牙上部咪牙，下部夾具寬 25mm，夾緊面齒形夾角 60°， 節距 1.5mm，齒頂寬 0.2mm；兩片嚙合夾緊口到內齒 3mm 處加工成低于齒面 0.5mm 的平面。

10.2.2、測試步驟

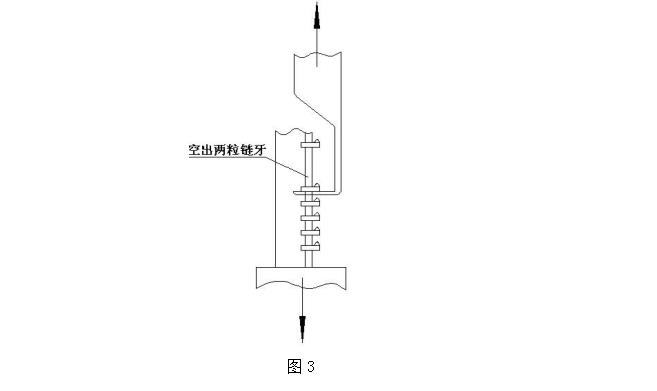

取長度大于 50mm 的拉鏈樣本一段，剪齊。分開兩邊鏈帶，分別從剪切處起，去掉二個鏈牙，留第三牙，裝夾于上述夾具（如圖 3）。裝夾時將去掉二個牙后的第一牙扣入上夾具，另一端裝夾于下夾具上。啟動測試儀，測試至脫牙為止，此時的強力值即為單牙移位強力，采用多次測量取有效范圍值。

注意：去除鏈牙時不得損壞帶筋，不能碰動相鄰的鏈牙。

11.1、定義

拉鏈單邊上止強力就是指將拉頭越過單邊鏈帶上止拉脫或把上止從帶筋上移動的極限力，主要檢測單邊上止所能承受的最大縱向拉力，屬于破壞性測試。

11.2、拉鏈單邊上止強力的測試方法

11.2.1、測試方法及設備

11.2.1.1、測試設備、范圍、速度、精度：同測試一。

11.2.1.2、夾具主要尺寸：上夾具即為拉片夾具是根據拉片的結構選用穿入式或者鉗式夾具，用來勾住拉片孔或者夾住拉片，下夾具寬 25mm，夾緊面齒形夾角 60°，節距 1.5mm，齒頂寬 0.2mm；兩片嚙合夾緊口到內齒 3mm 處加工成低于齒面 0.5mm 的平面。

11.2.2、測試步驟

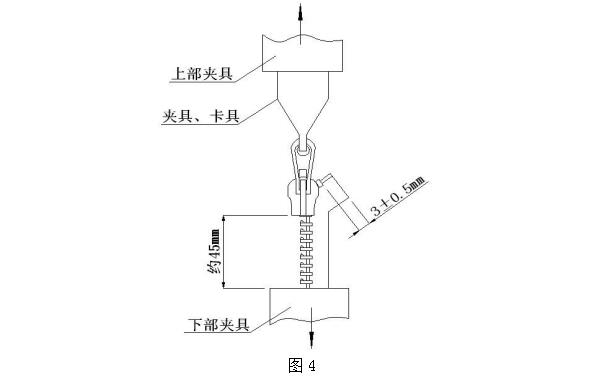

取長度大于 50mm 帶拉頭和上止的拉鏈單邊鏈帶樣本一段，將拉鏈的非上止端垂直裝夾在下夾具上，將拉片垂直掛在上夾具掛鉤上或者將拉頭拉片垂直裝夾在上夾具中（如圖 4）。啟動測試儀，測試至拉鏈破損或者拉頭拉脫為止，此時的強力即為單邊上止強力，采用多次測量取有效范圍值。

12.1、定義

拉鏈上止強力就是指將拉頭越過拉鏈上止拉脫或把上止從帶筋上移動的極限力，主要檢測合鏈上止所能承受的最大縱向拉力，屬于破壞性測試。

12.2、拉鏈上止強力的測試方法

12.2.1、測試方法及設備

12.2.1.1、測試設備、范圍、速度、精度：同測試一。

12.2.1.2、夾具主要尺寸：上夾具即為拉片夾具是根據拉片的結構選用穿入式或者鉗式夾具，用來勾住拉片孔或者夾住拉片，下夾具寬 25mm，夾緊面齒形夾角 60°，節距 1.5mm，齒頂寬 0.2mm；兩片嚙合夾緊口到內齒 3mm 處加工成低于齒面 0.5mm 的平面。

12.2.2、測試步驟

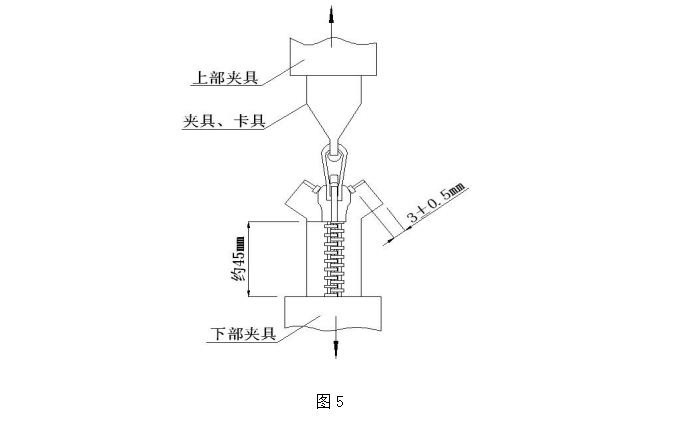

取長度大于 50mm 帶拉頭和上止的拉鏈樣本一段，將拉鏈的非上止端垂直裝夾在下夾具上，將拉片垂直掛在上夾具掛鉤上或者將拉頭拉片垂直裝夾在上夾具中（如圖 5）。啟動測試儀，測試至拉鏈破損或者拉頭拉脫為止，此時的強力即為上止強力，采用多次測量取有效范圍值。

13.1、定義

閉尾拉鏈的下止平拉強力是指在規定的條件下施加于閉尾拉鏈下止處的橫向極限力，主要檢測閉尾拉鏈下止抓合兩邊布帶帶筋的最大橫向力，屬于破壞性測試。

13.2、拉鏈下止平拉強力的測試方法

13.2.1、測試方法及設備

13.2.1.1、測試設備、范圍、速度、精度：同測試一。

13.2.1.2、測試夾具主要尺寸：同測試一。

13.2.2、測試步驟

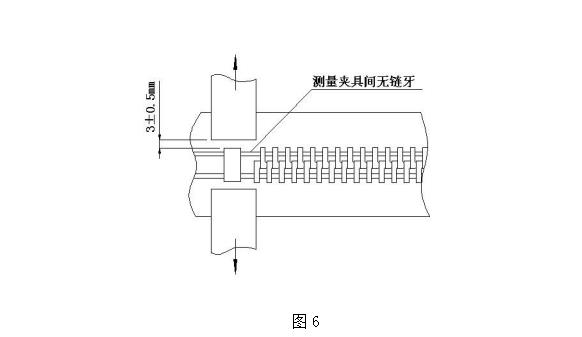

取長度大于 50mm 的閉尾拉鏈樣本一段，將下止以上的咪牙去除掉 3～4 粒后裝夾在上述夾具中， 裝夾時應將下止對準夾具的中間部位，下止和夾具的夾口部位對齊緊靠（如圖 6）。啟動測試儀，測試至下止變形松動、脫落或者布帶破損為止，此時顯示的最大數值即為碼裝的平拉強力值，采取多次測試取有效范圍值。

14.1、定義

拉鏈下止強力測試，主要是指施加于兩邊鏈帶通過拉頭作用于下止，使得下止滑移破壞的極限力；主要是檢測拉頭拉到下止處鏈帶受力下拉鏈拉頭連著下止所能承受的最大分離極限值，屬于破壞測試。

14.2、拉鏈下止強力的測試方法

14.2.1、測試方法及設備

14.2.1.1、測試設備、范圍、速度、精度：同測試一。

14.2.1.2、測試夾具主要尺寸：同測試一。 14.2.2、測試步驟

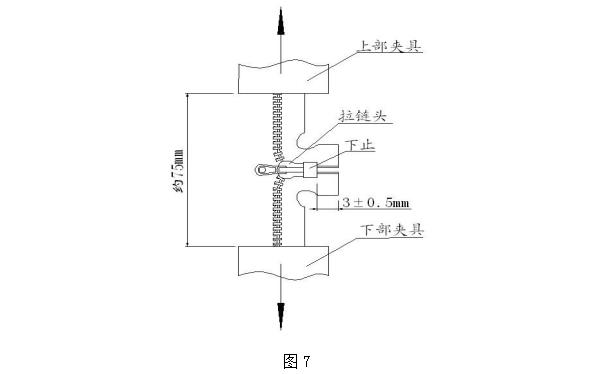

取長度約 50mm 帶拉頭（自鎖頭應先排除自鎖功能）及下止的拉鏈樣本一段，將拉頭拉至下止（拉片翻起），兩帶筋分別裝夾于上下夾具間（先去掉一段約 10mm 的鏈牙），夾具距離約 75mm（如圖 7）。啟動測試儀，測試至拉鏈破損為止，此時的強力值即為下止強力，采用多次測試取有效范圍值。

15.1、定義

拉鏈開尾平拉強力，是指橫向施加于鏈牙帶開尾處，使其拉開破壞開尾的極限力，主要是檢測開尾拉鏈分開件處所能承受的最大橫向力，屬于破壞測試。

15.2、拉鏈開尾平拉強力的測試方法

15.2.1、測試方法及設備

15.2.1.1、測試設備、范圍、速度、精度：同測試一。

15.2.1.2、測試夾具主要尺寸：同測試一。

15.2.2、測試步驟

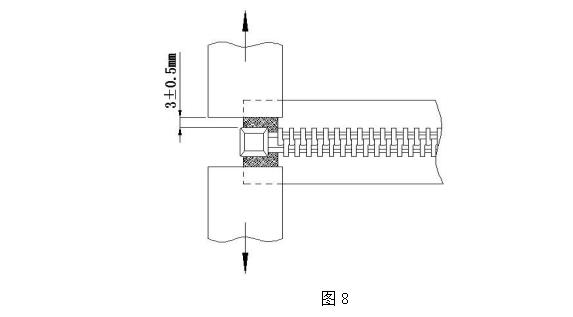

取長度大于 50mm 帶分開件的拉鏈樣本一段，將分開件處裝夾在上述夾具中。裝夾時夾具邊緣必須與插銷的內側端（即靠近鏈牙一端）成一直線，夾口靠緊插銷插座（如圖 8）。啟動測試儀器，測試至分開件相互脫離或者布帶破損為止，此時的強力值即為拉鏈開尾平拉強力，采用多次測試取有效范圍值。

16.1、定義

拉鏈插座移位強力，是指將插座從鏈牙帶上縱向拉脫損壞的極限力，主要是檢測插座所能承受的縱向拉力最大值，屬于破壞性測試。

16.2、拉鏈插座移位強力測試方法

16.2.1、測試方法及設備

16.2.1.1、測試設備、范圍、速度、精度：同測試一。

16.2.1.2、夾具主要尺寸：上夾具采用卡口插入夾具，頭部折彎 90°，長度約 10mm 滿足插座寬度要求；縱向卡住插座的插管和底座之間，下夾具寬 25mm，夾緊面齒形夾角 60°，節距 1.5mm，齒頂寬 0.2mm；兩片嚙合夾緊口到內齒 3mm 處加工成低于齒面 0.5mm 的平面。。

16.2.2、測試步驟

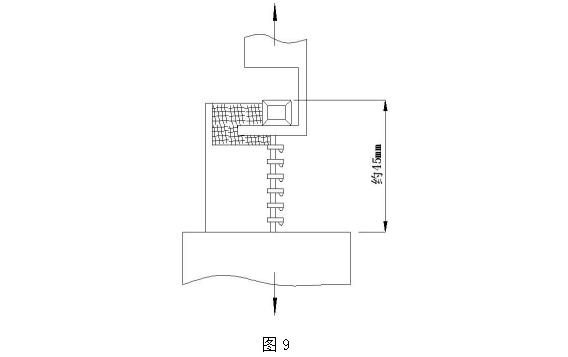

取長度大于 50mm 帶插座的拉鏈樣本一段，分開兩邊鏈帶，將插座端放置于上夾具卡口中，另一端夾在下夾具中（如圖 9）。啟動測試儀器，測試至插座脫落或者破損為止，此時的強力值即為拉鏈插座移位強力，采用多次測試取有效范圍值。
